"Ausbau des Handschuhkastens beim R172 Mopf (Bj 2019)

Zunächst muss sichergestellt sein, dass alle Spannungsleitungen stromlos sind, da beim Ausbau stromführende Verbindungen (Steckverbindungen ) gelöst werden müssen.

Die Beschreibung sieht komplizierter aus als sie ist und kann von jedem, der etwas handwerkliches Geschick hat ohne großen Aufwand bewältigt werden.

Benötigtes Werkzeug
Schraubenzieher / Bit Torx T15
kleine Spitzzange
kleiner Flachschraubenzieher
weiches Handtuch zum Unterlegen des ausgebauten Handschuhkastens und evtl schweisstreibende Bewegungen

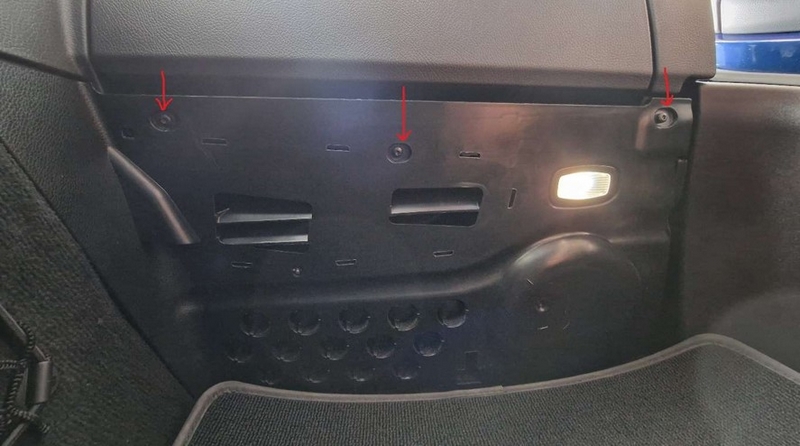

1) 3x T15 Torxschrauben aus der Verkleidung unterhalb des Handschuhkasten entfernen

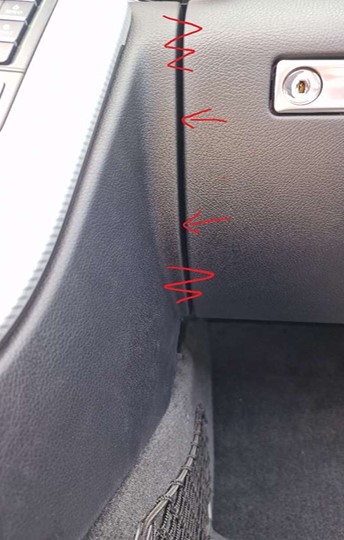

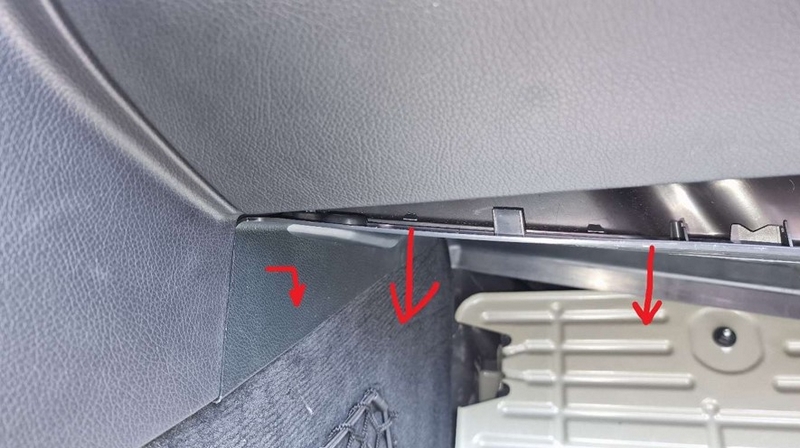

2) Die Verkleidung mit der Hand nach in Fahrtrichtung vorne mit etwas sanfter Gewalt lösen und festhalten und die Verkleidung mit der rechten Hand nach unten ziehen. Kann sein, dass es etwas schwerer geht, aber der Verkleidung ist recht flexibel.

Aber Vorsicht auf der rechten Seite ist die Fussraumbeleuchtung mit einer Steckverbindung an der Leuchteinheit gesteckt und das Kabel mit einer Metallklammer an einer Plastiknase befestigt. Diese kann dranbleiben, es empfiehlt sich aber aus Platzgründen die Steckverbindung und das angeklammerte Kabel mit einer kleinen Spitzzange oder Schraubenzieher vorsichtig zu lösen. Achtung stromführende Leitung!

3) Danach geht es jetzt an den Ausbau des Handschuhkastens Dafür unterhalb des Handschuhkasten sitzen 2x Torx T15 Schrauben links und rechts, die entfernt werden müssen.

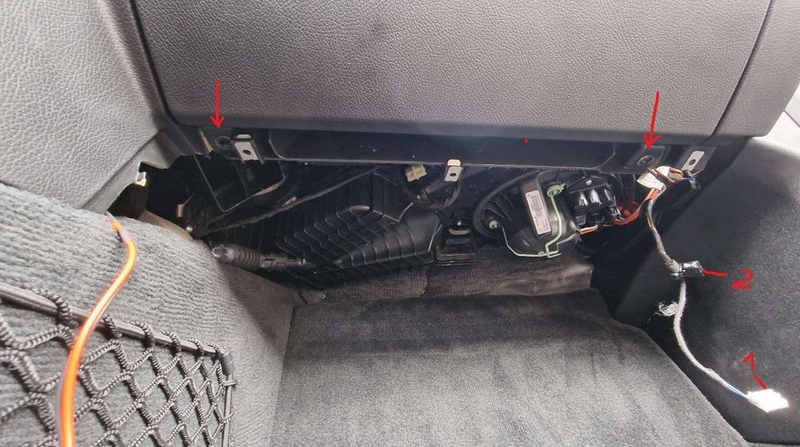

Pfeile: Torx T15 Schrauben des Handschuhfachs
1 : Steckverbindung der Fussraumbeleuchtung
2 : Halteklammer Kabel Fussraumbeleuchtung

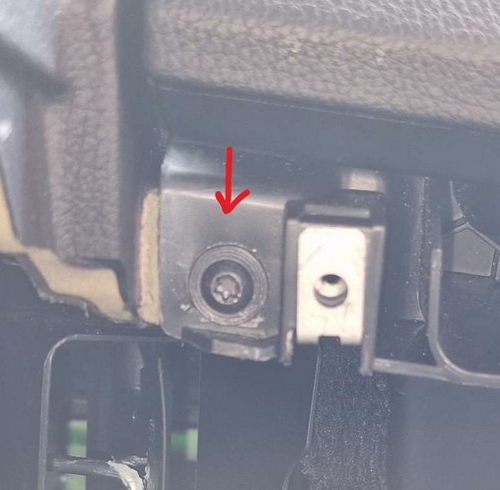

4) Jetzt das Handschuhfach öffnen und ggf noch dessen Inhalt ausräumen. Dann IM Handschuhfach auf der Oberseite sitzen 3 Torx T15 Schrauben, die auch entfernt werden müssen. Man sieht die, vor allem bei schlechter Beleuchtung aufgrund des schwarzen Inlays, sehr schwer.

Bevor die letzte Schraube entfernt den Handschuhkasten festhalten oder vorher ein Handtuch oder ähnliches in den Fussraum legen. Es kann sein der Kasten fällt unvermittelt nach unten .

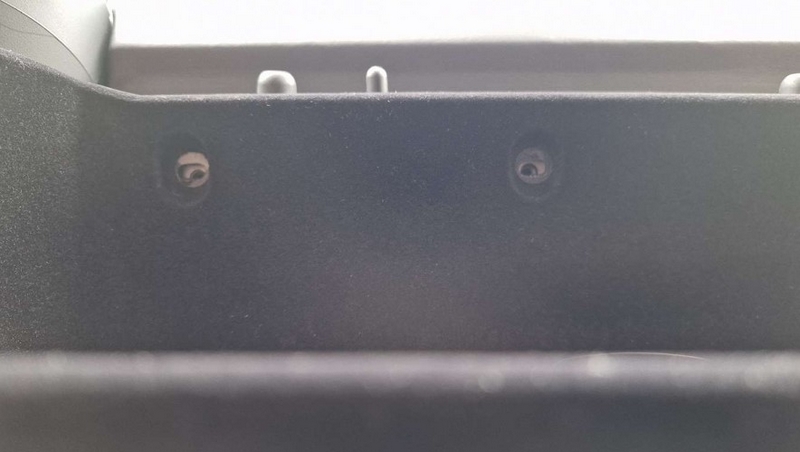

Nochmal eine Ansicht von unten des linken und mittleren Schraublochs (Schrauben bereits entfernt)

5) Sollte der Handschuhkasten nicht schon von selber heruntergefallen sein, ihn nun vorsichtig in Richtung Fahrzeug Heck ziehen. Bei mir war der Kasten irgendwie festsitzend und ging dann plötzlich ruckartig ab.

Auch hier gibt es wieder eine Steckverbindung und einen Kabelhalter an einer Plastikzunge für die Handschuhkastenbeleuchtung und auch hier empfiehlt sich ein Abziehen aus Platz- und Beschädigungsgründen (Kratzer). Achtung stromführende Leitung!

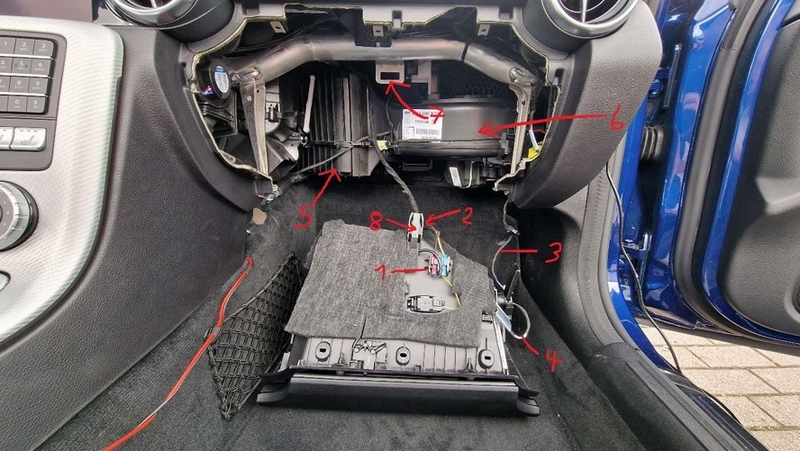

1: Steckverbindung Handschuhkastenbeleuchtung
2: Halteklammer Kabel Handschuhkastenbeleuchtung
3: Kabel für die vorher en ernte Fussraumbeleuchtung
4: Schalter Handschuhkastenklappe für die Handschuhkastenbeleuchtung
5: Innenraumluftfilter
6: Gebläsemotor
7: Halteöse Handschuhkasten
8: Haltenase des Handschuhkastens

Nun kommt man mehr oder weniger bequem an den Innenraumlu filter und den Motor des Gebläses
