MBSLK - SLK & SLC Community » Tipps & Tricks R170

« zurück

R170 Exterieur: Ergänzende Tipps zum Türschlossausbau
Ein Artikel von: Mario Deter ( geschrieben am 17.11.2009 )

! Ergänzende Tipps zum Türschlossausbau !

Diese Anleitung ist nur zur Ergänzung der vorhandenen Einbauanleitung.

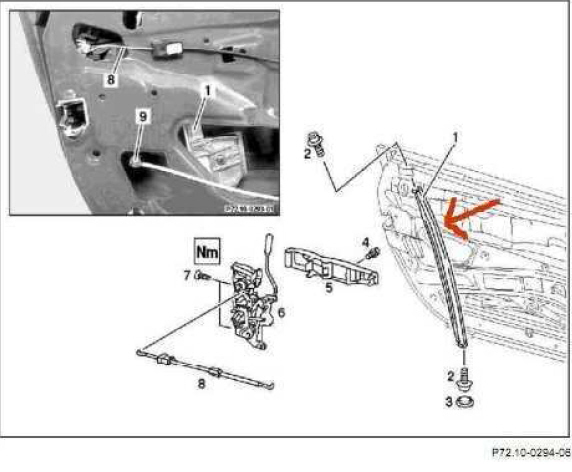

Wie in der Anleitung beschrieben wird, soll man die Führungsschiene unten und oben mittels je
einer Schraube lösen. Sie dazu auch das Foto der Anleitung.

schloss

Dies ist bei meinem Auto aber anders gebaut. Evtl. betriff das nur Fahrzeuge mit elektr. Fensterhebern
Also das alles dann auszubauen wäre eine Knochenarbeit. Ich habe nun das Türschloss abgeschraubt
und in der Tür die Plastikverkleidung des Schlosses gelöst. Das nun in zwei Teile gelegte Schloss
lässt sich dann ohne Probleme unten in der Tür an der Führungsschiene hindurch heraus holen.

schloss

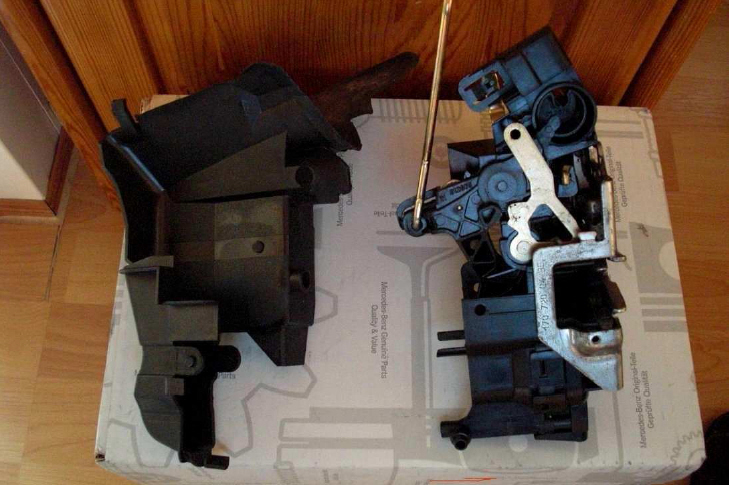

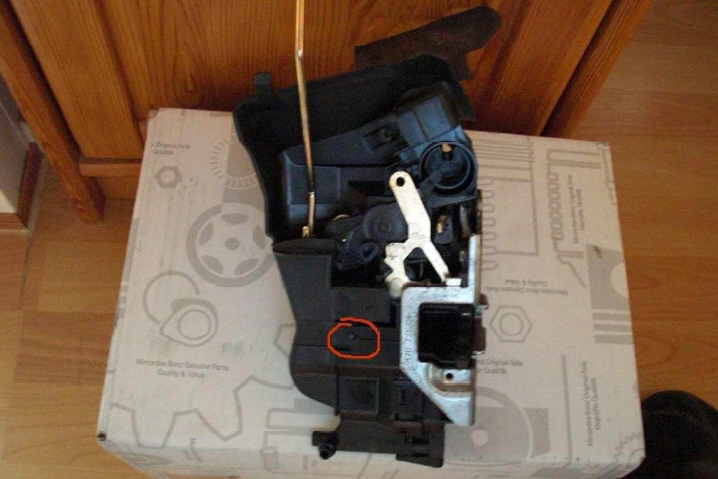

Hier nochmal zwei Fotos des ausgebuaten Türschlosses. An den gekennzeichneten Stellen die Punkte nach
innen drücken und die Plastikdeckung lässt sich vom Schloss trennen.
Die Punkte liegen jeweils einer vorn und der andere genau auf der anderen Seite dahinter.
Also auf dem Foto nicht sichtbar.

schloss

Hier schon getrennt

schloss

Vielleicht hilft mein Tipp beim Schlosstausch, was ja zum Glück nicht oft vorkommt. Viel Spaß
beim Schrauben wünscht - Mario - (made)

AR72.10-P-2400G

Türgriff außen an der Vordertür aus-, einbauen

20.03.96

Typ 170

schloss

  1. Führung Schließzylinder
  2. Türgriff
  3. Unterlagen
  4. Lagerbügel
  5. Schraube
  6. Schraube
  7. Schraube
  8. Eintriegelungshebel

  Ausbauen
1 Türabdichtrahmen im Bereich Türschloß aus
dem Steckfalz herausziehen

2 Schraube (7) lösen, Türgriff(2) bis zum
Anschlag nach außen ziehen und festhalten.
In dieser Türgriffstellung Schraube (7) wieder
leicht festdrehen
(Innensechskant SW4)
Fahrertür links: Rechtsgewinde
Fahrertür rechts: Linksgewinde
Bei diesem Arbeitsvorgang wird der
Entriegelungshebel (8) am Türschloß in die
"Montagestellung" gebracht


3 Schraube (5) herausdrehen,
(Innensechskant SW4)
Schraube (5) ist gegen herausfallen gesichert
4 Führung Schließzylinder (1) herausnehmen
5 Schraube (6) herausdrehen, Türgriff (2) nach
hinten schieben und herausnehmen

  Einbauen
6 Türgriff (2) in Lagerbügel (4) und inden
Entriegelungshebel(8)einsetzen.
Entriegelungsheben(8) muß sich in
"Montagestellung" befinden (siehec
Arbeitschritt Pos. 2)
Auf korrekten Sitz der Unterlagen (3) achten

7 Türgriff (2) nach vorne schieben und
Schraube (6) hineindrehen
Gewinde der Schraube (6) mit
Schraubensicherungsmitteil einstreichen

8 Führung Schließzylinder (1) einsetzen und
Schraube (5) hineindrehen

9 Schraube (7) lösen und wieder festziehen,
dabei Türgriff (2) nicht betätigen oder
festhalten
Bei diesem Arbeitsvorgang wird der
Entriegelungshebel (8) in die
"Funktionsstellung" gebracht.
*BA72.10-P-1009-01A
10 Funktonsprüfung der Türschloßentriegelung
durchführen, dazu Drehfalle am Türschloß mit
geeignetem Werkzeug schließen und Türgriff
(2) betätigen
ggf. Einstellvorgang (Arbeitsschritt Pos. 9
wiederholen

11 Türabdichtrahmen in die Steckfalz einsetzen
12 Funktionskontrolle durchführen

Nm

 Vordertür
Nummer Benennung Typ 170
BA72.10-P-1009-01A Klemmschraube am Entriegelungshebel      Nm 8
