Allgemeines: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
Ein Artikel von: Teal?C ( geschrieben am 22.08.2008 )

Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift



Inhaltsverzeichnis

  1. Vorwort
  2. Welches Werkzeug braucht man
  3. Ersatzteile
  4. Ausbau der Türverkleidung
  5. Der Begrenzer
  6. Seitenscheibe justieren


Fenster-Begrenzer Reparatur
  1. Vorwort
Hallo ich will mit dieser Anleitung denjenigen von euch helfen, denen der Fensterbegrenzer abgebrochen ist. Ich bin kein Automechaniker, also bitte keine perfekte Abhandlung erwarten. Auch übernehme ich keine Haftung für Fehler oder Schäden die durch diese Anleitung entstehen könnten. Ihr macht das auf euer „eigenes RISIKO“.

Bevor ihr anfangt zu Schrauben lest erst mal jedes Kapitel einzeln durch, damit ihr nichts überseht und was kaputt macht.

Diese Anleitung ist bei einem Einbau in einen SLK 230K Baujahr 1998 entstanden. Also, einem PreFacelift. Also, ich hoffe ich kann euch mit dieser Anleitung helfen. Viel Spaß beim basteln... Gruß vom SLK begeisterten Teal´C

  1. Werkzeug
Ich setze mal voraus das ihr alle einen Knarrenkasten besitzt, sowie einen Akku-Schrauber (zwar nicht zwingend erforderlich aber nützlich der kleine) Ansonsten reicht das Bordwerkzeug. (wer´s übrigens noch nicht weiß, befindet sich im Kofferraum
rechts neben der Kombiboxklappe)

Benötigt wird:

  • Innentorx T8
  • 10 er Nuss incl. Knarre mit Verlängerung
  • Der Bordschraubendreher
  1. Ersatzteile

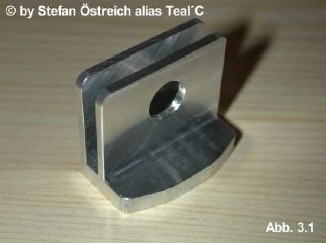

Tja da kommen wir zu dem Problem, ein Ersatzteil gibt es nicht. Bei Mercedes muss man gleich eine ganze Seitenscheibe neu kaufen. Also wenn Ihr den Originalwinkel noch habt ist das ganz einfach, diesen wieder ankleben. Bei mir fehlte aus unergründbaren Umständen leider eine Hälfte. Ein Bekannter, der Werkzeugmacher ist hat mir einen neuen Winkel gebaut. Abb. 3.1

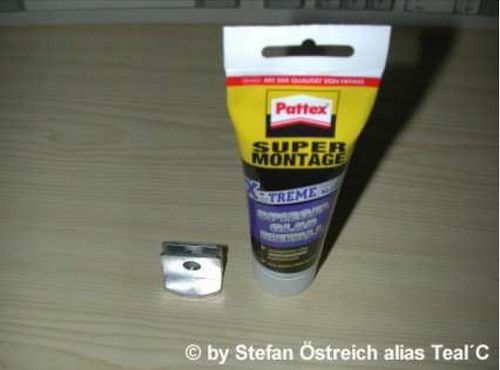

Dann das wichtigste der Kleber! Nachdem der erste Kleber„Pattex Super Montage XTREME Winkel nun mit Sikaflex 260 Karosseriekleber angeklebt. Diese Verbindung hält jetzt bereits seit über 2 Jahren und scheint die beste Lösung zu sein.
  1. Ausbau der Türverkleidung

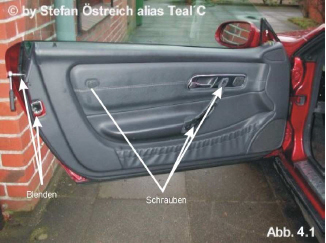

Die Türverkleidung ist mit drei Gossen Schrauben an der Tür festgeschraubt. Eine unter dem Schild SRS-Airbag, einfach mit einem Schraubendreher heraushebeln. Die anderen zwei schrauben sitzen unter dem Türgriff. Den Deckel des Türgriffes auch mit einem Schraubendreher von unten abwinkeln. Abb. 7.1


Schrauben lösen, dann die Blende um das Schloss entfernen, diese ist mit einer Kreutzschlitzschraube befestigt. Dann die Blende oberhalb des Schlosses entfernen, diese ist mit zwei Innen-Torx befestigt (T08)

Nun kann die Verkleidung von unten her abgewinkelt werden. Sie ist mit Klemmen befestigt und oben nur eingehängt. Kräftig ziehen, aber nicht mit aller Gewalt abreißen, denn es ist noch der Bautenzug der Türentriegelung befestigt, sowie das Kabel des Hochtöners. Den Bautenzug einfach nach oben aus der Halterung ziehen. Das Kabel des Hochtöners trennen (Steckverbindung). Nun kann die Verkleidung abgenommen werden.

Nun den Bass-Lautsprecher ausbauen durch die Öffnung kann man an die Seitenscheibe gelangen, an dem der Begrenzer gesessen hat. Der Lautsprecher ist mit drei Schrauben befestigt. Diese Schrauben lösen und dann den Rahmen mit dem Lautsprecher kräftig abziehen. Er ist mit einem Doppelklebeband festgeklebt. Keine Angst das passt wieder beim Anschrauben.

  1. Begrenzer

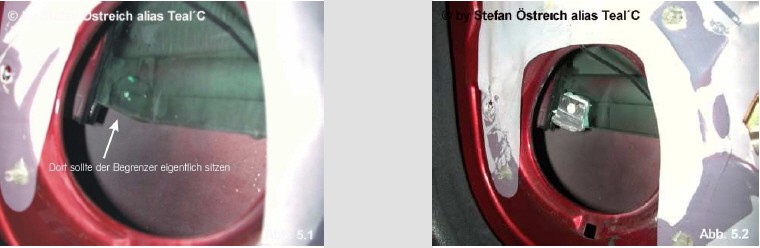

Die Seitenscheibe ganz nach unten fahren. Nun wird die Unterkante im Loch des Lautsprechers sichtbar. Abb. 5.1

Die Alte Klebestelle gründlich mit Spiritus reinigen und alte Klebereste entfernen. Wenn Ihr den alten Begrenzer noch verwenden könnt, die Klebereste abkratzen. Alles fettfrei machen und den Kleber auftragen und an die Stelle kleben. Abb. 5.2



Kleber mindestens 24 h bei offenem Fenster aushärten lassen. Denn wenn Ihr jetzt das Fenster schließt fällt der Begrenzer sofort ab, sobald er an die Justierschraube kommt.

  1. Die Seitenscheibe justieren
Die Scheibe wird mit drei Schrauben justiert zwei schrauben um den Hub zu regulieren. D.h. die Scheibe wird solange nach oben gefahren, bis die Begrenzer an die Schrauben stoßen und den Hub stoppen. Eine dritte Schraube regelt den Winkel, mit dem die Scheibe aus der Tür kommt. D.h. den Druck der Scheibe an die kleine Dreiecks-Seitenscheibe. Abb. 6.1 – 6.2

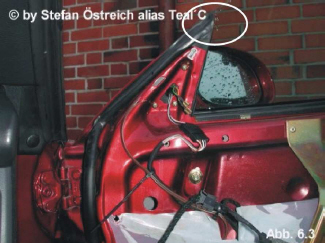

Durch Verschieben der beiden Justierschrauben nach oben oder unten kann die Hubhöhe der Scheibe bestimmt werden. Vorne am Spiegel sollte die Scheibe nicht höher als die Gummidichtung am Dreieck Abb. 6.3 herausfahren. Hinten dann durch probieren testen. Fertig.!!!

© Stefan Östreich alias Teal´C



Druckbare Version Druckbare Version
Allgemeines: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift  (10 Kommentare vorhanden)
!!! Für den Inhalt der Kommentare sind die Verfasser verantwortlich !!!
Kommentare können nur von angemeldeten Usern geschrieben werden ...

Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von d-n-h (am 05.03.2012)
Falls mal jemand die abgefallenen Winkel sucht und nicht in der Tür findet: Bei mir lag einer der beiden auf halber Höhe der Tür auf/hinter dem dicken Versteifungsrohr welches horizontal durch die Tür geht.
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von skyair (am 12.03.2012)
Ich habe nicht ein Loch in Winkel gebohrt, aber Fäden
für zwei 3 mm Schrauben zu tun. Zwischen dem Glas und Winkel (an der Schrauben Seite) ich legte eine Kunststoff-Dichtung.
Alle Ich abgeklebt und dann die Schrauben fest angezogen.
Und jetzt ist es hält sehr fest!
MfG Pavel
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von z5020 (am 31.07.2012)
Hallo, auch bei mir ist der Begrenzer abgefallen und leider nicht mehr vollständig.
Hat jemand eine zeichnung von einem Ersatzteil ?
ich habe die Möglichkeit einen zu fertigen und würde dazu gerne die notwendige zeichnung bekommen wenn sie schon jemand hat.
Vielen Dank
z5020
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von skyair (am 03.03.2013)
Hallo,
hier ist ein zeichnung SLK R170 Fenster-Begrenzer.
http://en.swoopshare.com/file/742388a6a811209e5e933a0daa6483bf/SLK+Fenster-Begrenzer?tags=SLK+Fenster-Begrenzer&lang=en
MfG. Pavel
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von skyair (am 03.03.2013)
oder hier:
http://img132.imageshack.us/img132/1565/slkfensterbegrenzer.jpg
MfG. Pavel
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von Barry Ricoh (am 17.06.2016)
Hat jemand noch aktuell Maße von dem Teil.
Die beiden Links funktionieren nicht mehr.
Danke im Vorraus.
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von bru33jrgn (am 03.04.2019)
Hallo,
leider finde ich bei meiner Türschlossabdeckung keine Kreuzschlitzschraube und kann sie nicht abnehmen. Da ist eine Art Stift, den ich nicht entfernen kann. Hat jemand eine Idee?
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von SLK Wolle (am 28.03.2020)
Hallo,

auch bei mir ist der Metallwinkel abgefallen. die Anleitung war total super, nur der Kleber hat seinen Job nicht gemacht. Er machte die Niedrigtemeraturen nicht mit. Hielt nicht an der Scheibe.
Okay, ein anderer Kleber musste her.
Der nette Mittarbeiter einer Scheibenfirma hatte einen Klebepät. Super der Mann, nur dieser kleber machte auch nicht seinen Job. Es waren mal wieder diese Niedrigtemperaturen.
was vorher drauf war, war ja ausgehärtet. So musste ein 2 Komponenten Kleber her.

Im Keller hatte ich noch 5 Min Epoxy. Dieser Kleber härtet aus und macht sein 2 Wochen seinen Job!! Nun habe ich Heute die Tür-Pappe wieder montiert, zur Freude meiner Frau (Die Türpappe stand seit dem im Wohnzimmer) ...

LG vom
SLK Wolle
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von Belgern5478b (am 15.04.2020)
Leider funktionieren
http://en.swoopshare.com/file/742388a6a811209e5e933a0daa6483bf/SLK+Fenster-Begrenzer?tags=SLK+Fenster-Begrenzer&lang=en

http://img132.imageshack.us/img132/1565/slkfensterbegrenzer.jpg

wäre super wenn ich eine zeichnung und daten bekommen könnte zur herstellung oder zum bestellen von den haltern

mfg
Kommentar zum Artikel: Reparaturanleitung für Fenster-Begrenzer SLK 230 PreFacelift
geschrieben von hartmanns (am 19.06.2021)
Hey Stefan! Tausend Dank für deine ausführliche Erklährung der Fensterheber Reparatur. Hat also auch im 2021 funktioniert. Dank deiner Erklärung traute ich mich das selber in die Hand zu nehmen. Und siehe da, es hat funktioniert: (gutes Gefühl) :-P :-) :-) :-)
