Nachrüstung Leselampe für SLK pre-FL
von Nick Prescher
Um die originale Innenleuchte mit einer Leselampe auszustatten,
braucht man folgendes Material:

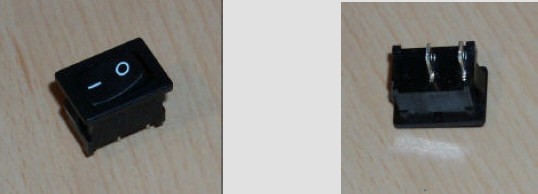

Kippschalter
2x LED weiß 5mm mit Edelstahl Fassung
2x Widerstand 470 Ohm
ca. 50 cm Kabel
Außerdem wird folgendes Werkzeug benötigt:
Lötkolben
Lötzinn
Feile
Seitenschneider
Schraubendreher
Rundfeile
Dremel

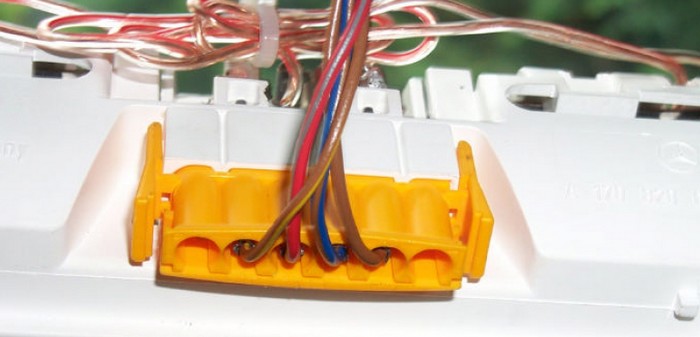

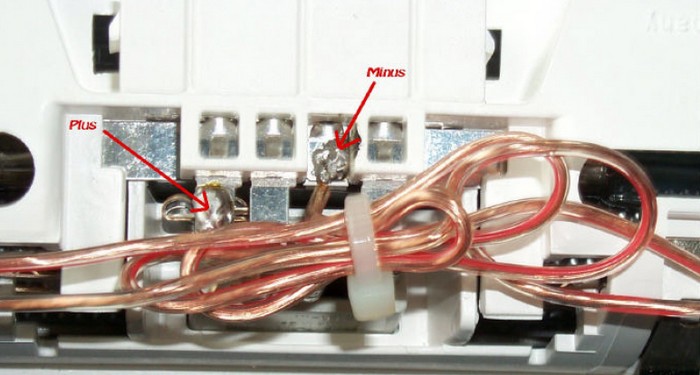

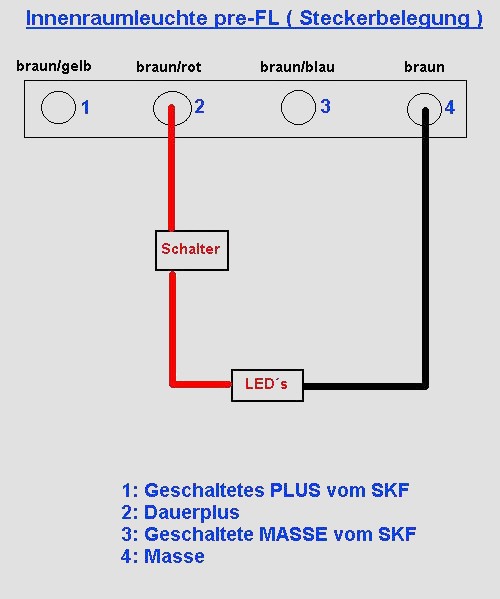

Hier die Steckerbelegung und der Anschlußplan:

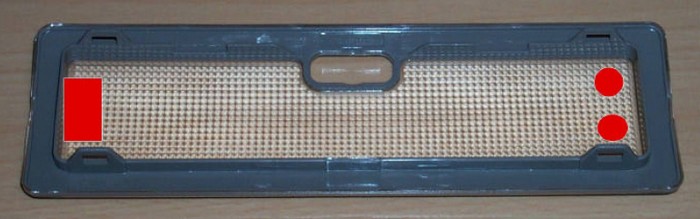

Als erstes müssen die Löcher mit dem Dremel an den rot markierten Stellen
ausgefräst werden.
Dabei lieber etwas kleinere Löcher fräsen und den Rest mit der Feile
nacharbeiten.

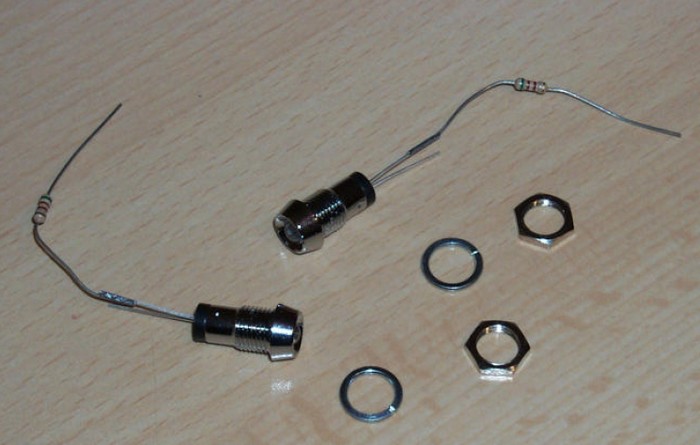

An die langen Beine der LED wird der Widerstand angelötet.
Die LED´s und der Schalter können nun in die Lampe eingepasst werden.
Nun wird ein Kabel an beide Widerstände der LED´s gelötet und zum
Schalter verlegt. Dort wird es an einen Pin angelötet. An den anderen Pin
wird ein neues Kabel gelötet und durch die Lampe nach außen zum Stecker
verlegt.
Die kurzen Beine der LED werden nun auch mit einem Kabel verbunden und
nach außen verlegt.
Nun müssen die Kabel noch an der Lampe angelötet werden.
Ich habe die Kabel etwas länger gelassen, damit man nachher keine
Probleme bekommt, wenn mal eine Glühlampe getauscht werden muß.
Die Kabel habe ich dann mit einem Kabelbinder fixiert.
Anschließend kann man den Stecker wieder reinstecken und die Lampe
wieder einbauen.

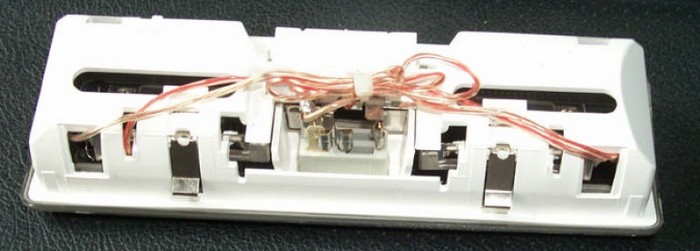

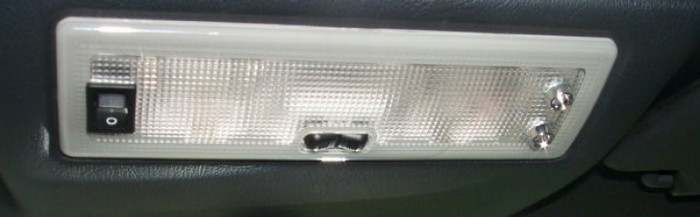

Das ganze sollte dann so aussehen:

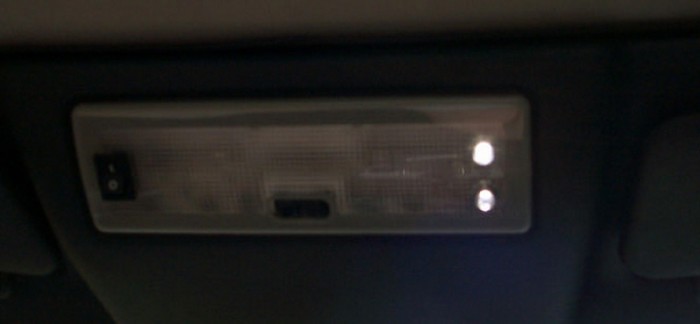

Und wenn alles richtig gemacht wurde, sieht es dann so aus:
Fertig ist die Leseleuchte…. Viel Spaß beim Nachbauen….
|
