R170 Vario-Dach: Dreicksfenster hochfahren bei geöffnetem Dach
Ein Artikel von: Piet Geelen (pedro) ( geschrieben am 03.10.2008 )

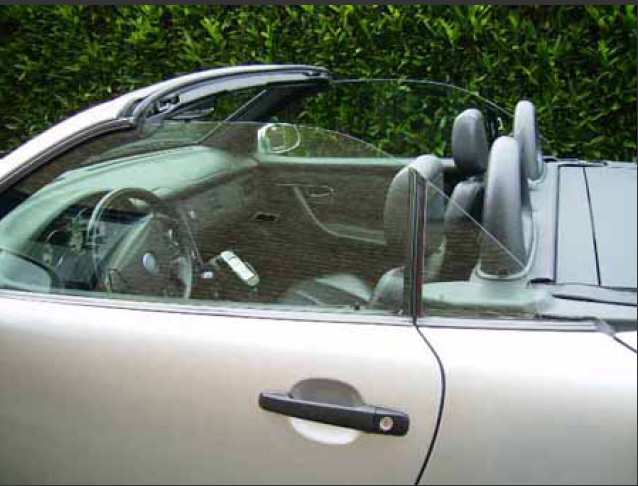

Dreicksfenster hochfahren bei geöffnetem Dach

Hier eine kurze Beschreibung zu den Bildern:

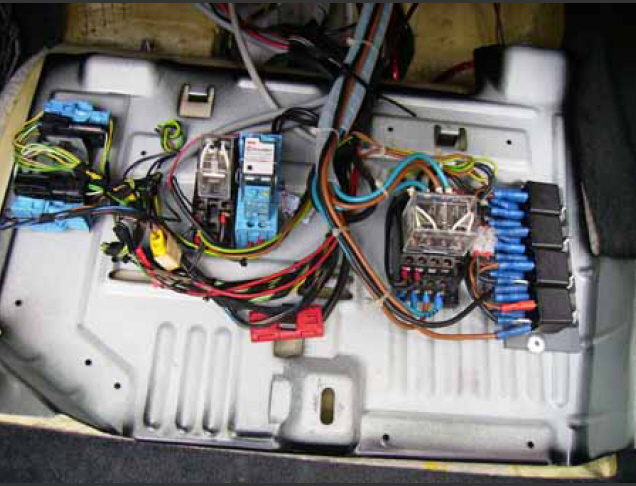

Die Schaltrelais K1-K2-und K3 für die Steuerung der beiden Dreieckfenstermotoren habe ich rechts auf die Fußstütze (Bild) im Beifahrerfußraum gesetzt. Die Kabel zu den Motoren befinden sich rechts hinten oben in der Ecke im Kabelbaum. Hier befinden sich auch die 4 Stromkabel für die Motoren rechts oben in der Ecke.

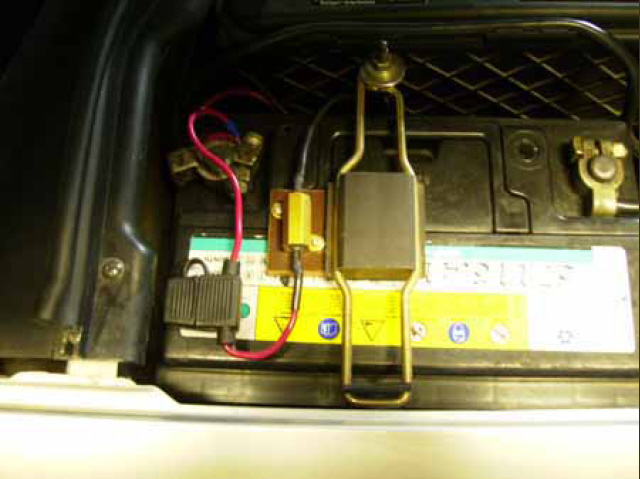

Diese 4 Kabel (GN/BL—SW/BL—GN/Vi—SW/Vi mit dem Durchschnitt 2,5) muss man durchschneiden, und dann die 8 Kabelenden durch 8 Kabel auf das Relais K3 anschließen Der Schalter (darf keinen Dauerkontakt haben) kann man einbauen, wo man will. Der Widerstand zum Reduzieren des Stroms am Ende des Öffnen/Schleißen-Vorgangs habe ich eingebaut um die Kontakte des Relais und die Sicherung zu schützen. Es ist zusammen mit der Sicherung an der Batterie angeschlossen.

WARNUNG: Beim Schließen des Daches muss man darauf achten, dass die Dreiecksfenster unten sind, sonst schlagen die Kunststoff Dreiecke der “Hutablage” gegen die Fenster. Beim Öffnen sollen die Dreieckfenster immer oben sein, da beim Öffnen des Variodaches die Motoren angesteuert werden von N10-3. und dan einen hohen Strom zu die Motoren fliest da die Fenster schon unten sein.

Für Rückfragen kann man mich anmailen.

Username: pedro




Druckbare Version Druckbare Version
R170 Vario-Dach: Dreicksfenster hochfahren bei geöffnetem Dach  (3 Kommentare vorhanden)
!!! Für den Inhalt der Kommentare sind die Verfasser verantwortlich !!!
Kommentare können nur von angemeldeten Usern geschrieben werden ...

Kommentar zum Artikel: Dreicksfenster hochfahren bei geöffnetem Dach
geschrieben von pedro (am 01.02.2009)
Hallo, An allen die der steuerung der beiden dreieckfenster einbauen wollen,Ich habe mich uberlegt um der schaltplan etwas zu anderen, Da es doch mal passieren konnte das man vergisst die beiden dreieckfenster in die normalen position zu setzen,Um das zu verhinderen kann man einen bi-stabilen relais einbauen, Das dann gleichzeitig mit den tipp- drucker bedient wird, Und so das auf oder zu machen des daches verhindert wenn die beiden dreieckfenster nicht in der richtigen position stehen.
grussen Pedro.
Kommentar zum Artikel: Dreicksfenster hochfahren bei geöffnetem Dach
geschrieben von autobim (am 02.02.2009)
das ist ja schon mal ein Anfang, da fehlt ja nur noch eine Schnittstelle zur Dachautomatik. Dabei sollte doch möglich sein die an die forderen Fensterheber zu koppeln?
Kommentar zum Artikel: Dreicksfenster hochfahren bei geöffnetem Dach
geschrieben von wolfmuc (am 20.05.2009)
hallo

ich weis ja nicht obs die Schaltung überlastet aber ich würde die Seitenscheiben und Dreiecksfenster zusammenschalten,
somit kein Problem beim öffnen oder schliessen des Daches

mfg
wolfgang
