R170 Interieur: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SLK 230 PreFacelift
Ein Artikel von: Teal?C ( geschrieben am 22.08.2008 )

Reparaturanleitung für eine defekte Rückenlehnensitzheizung
SLK 230 PreFacelift

Inhaltsverzeichnis

  1. Vorwort
  2. Welches Werkzeug braucht man Werkzeug
  3. Ersatzteilnummern
  4. Sitzausbau
  5. Kontrolle Zuleitung
  6. Zuleitung lösen
  7. Bezug abziehen
  8. Bezug und Heizmatte trennen
  9. Neue Heizmatte mit Bezug verbinden
  10. Sitz wieder bespannen
  11. Sitz einbauen



1. Vorwort

Hallo ich will mit dieser Anleitung denjenigen von euch helfen, die eine defekte Sitzheizung in der Rückenlehne selber auszuwechseln möchten. Ich bin kein Automechaniker, also bitte keine perfekte Abhandlung erwarten. Auch übernehme ich keine Haftung für Fehler oder Schäden die durch diese Anleitung entstehen könnten. Ihr macht das auf euer „eigenes RISIKO“.

Bevor ihr anfangt zu Schrauben lest erst mal jedes Kapitel einzeln durch, damit ihr nichts überseht und was kaputt macht.

Diese Anleitung ist bei dem Ausbau an einen SLK 230K mit Ledersitzen Baujahr 1998 entstanden. Also, einem PreFacelift. Soweit ich weiß, und was ich aus Foren-Berichten anderer Community-Mitglieder schließe, klappt das auch nur bei dem sogenannten PreFacelift. Also, Fahrzeugen vor Baujahr 2000. Bei dem neuen SLK´s ist der Sitz geändert worden und das Heizkissen mit dem Sitzbezug vernäht. Also, Pech für den „neuen“ Facelift. (einen Vorteil müssen wir ja auch haben mit unseren „alten Schüsseln“

Bevor Ihr das Ersatzteil kauft solltet ihr jedoch den Sitz ausbauen sowie die Heizmatte, um zu sehen, ob wirklich die Matte kaputt ist und nicht die Zuleitung.

Also, ich hoffe ich kann euch mit dieser Anleitung helfen. Viel Spaß beim basteln...

Gruß vom SLK begeisterten Teal´C

2. Das Werkzeug

Ich setze mal voraus das ihr alle einen Knarrenkasten besitzt, sowie einen Akkuschrauber (zwar nicht zwingend erforderlich aber nützlich der kleine)

Ansonsten reicht das Bordwerkzeug. (wer´s übrigens noch nicht weiß befindet sich im Kofferraum rechts neben der Kombiboxklappe


Benötigt wird:

  • Außentorxnuß STX 12
  • 17 Nuss oder Maulschlüssel
  • Der Bordschraubendreher
  • Ein Multimeter zum Strommessen
  • 2 Schraubzwingen
  • 1 Kombizange

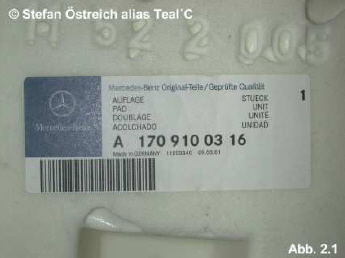

3. Ersatzteilnummer

Heizmatte Rückenlehne SLK

Mercedes-Benz: A 170 910 03 16           DM 157,17 + Steuer = DM 182,32



4. Sitzausbau

Der Sitz ist mit 4 Schrauben mit dem Fahrzeug festgeschraubt. Hier kommt die Aussen-Torx-Nuss zum Einsatz. Versucht es nicht mit was anderem. Zwecklos !!! Habe es auch versucht und da war die 10er Nuss im Eimer.

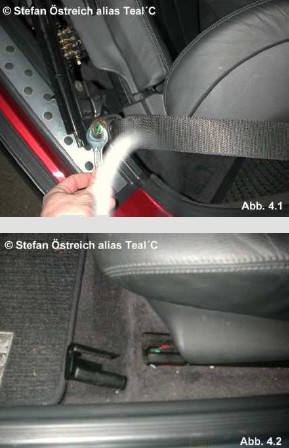

Als erstes den Sicherheitsgurt lösen, ist einfacher bei eingebautem Sitz als später (hatte den Fehler gemacht zuerst den Sitz loszuschrauben. Kommt nicht so gut). Dazu die kleine Plastikkappe über der Schraube abwinkeln und Schraube mit dem 17er Maulschlüssel oder Nuss lösen. Abb. 4.1

Sitz ganz nach hinten schieben und wie in Abb. 4.2 zu sehen die Schutzkappe von der Sitzschiene entfernen. Leicht auseinanderziehen und vorsichtig abwinkeln. Darunter befindet sich eine der Torx Schrauben die wir lösen müssen. Abb. 4.3
Achtung, die Schrauben sitzen bombenfest, also am besten mit ´ner ½ Zoll Knarre versuchen. Alles andere ist Spielzeug !!!

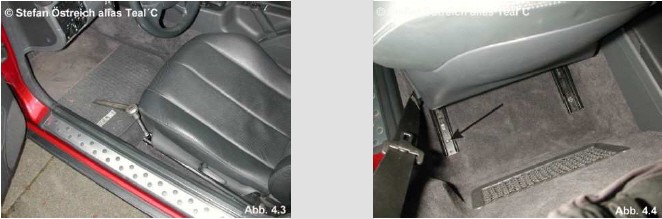

Danach Sitz nach ganz vorne schieben und die beiden hinteren Schrauben in Abb. 4.4 lösen.



















A C H T U N G !!! Vorsicht beim herausnehmen des Sitzes. Erst die Kabelverbindung unterhalb des Sitzes lösen. Dies ist die Zuleitung der Sitzheizung. Auch aufpassen beim Herausnehmen, dass ihr nicht mit den Sitzschienen gegen das Plastik bzw. den Lack kommt. Die Schienen sind scharf !!!

5. Prüfen der Zuleitung auf Strom

Hier könnt ihr prüfen ob die Zuleitung zum Sitz defekt ist. Einfach den Stecker, der aus vier Kontakten besteht prüfen. Oben und unten jeweils zwei Kontakte. Ein Paar für die Sitzfläche das Zweite für die Rückenlehne. Abb. 5.1

Dazu die Zündung auf "ein" und den Schalter für die Sitzheizung auf Stufe 2 schalten. Dann müssten da 12 V angezeigt werden.










6. Zuleitung unterm Sitz lösen

Zuerst die Kabel der Heizkissen lösen. Dazu den Steckerhalter unterhalb des Sitzes abschrauben Abb. 6.1.

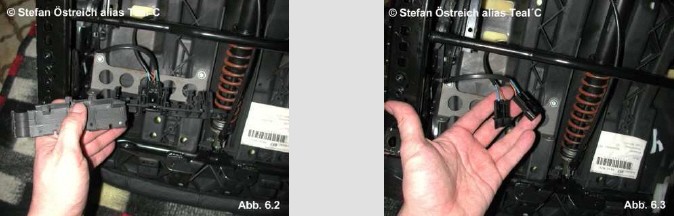

Danach die Halterung auseinandernehmen Abb. 6.2 und die Stecker Herausziehen / auseinandernehmen sodass ihr zwei Stecker habt Abb. 6.3















Die Leitung für die Rückenlehne läuft nun an der Unterseite des Sitzes zur Rückenlehne und ist mit 2 Straps-Kabelbindern befestigt. Ihr könnt diese aufmachen, indem Ihr einen kleinen Schraubenzieher in den Verbinderkopf steckt und die Stopperzunge aufdrückt. Abb. 6.4 Ich empfehle die Verbindernicht zu zerschneiden !!!, Da sie in der Bodenplatte verankert sind.












7. Bezug abziehen

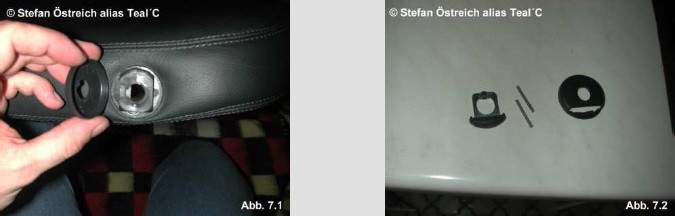

Als erstes die Schutzkappen der Kopfstützeneinlässe entfernen. (Ich setze mal voraus, das Ihr selber auf die Idee gekommen seid die Kopfstütze bereits zu entfernen) A C H T U N G Bitte vorsichtig sein mit der Kappe der Linken Seite, wo sich der Einrastknopf befindet. Der fällt auseinander und es befinden sich zwei kleine Federn drin. Also, vorsichtig lösen. Abb. 7.1-7.2

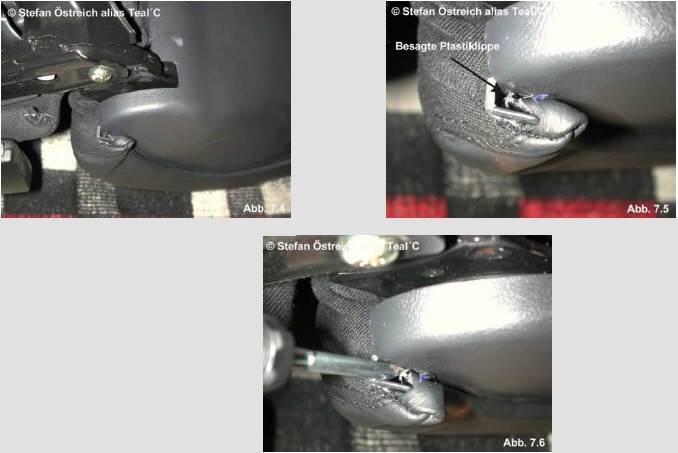

Nun können wir den Bezug anfangen zu lösen. Der Bezug ist sozusagen in die Plastikrückwand „eingesteckt“. Am Rand des Leders ist eine Plastiklippe angenäht, die in eine Plastiknute gedrückt ist. Zusätzlich ist diese Plastiklippe mit Metallklammern, die Widerhaken haben, gesichert. Also vorsichtig ziehen ! Ihr müsst unten an der Rückenlehne anfangen Abb. 7.3. Vorsichtig das Leder über das Plastik zu ziehen Abb. 7.4 Aber bitte mit Gefühl ! Damit es nicht kaputt reißt. Habt ihr es erst mal über die Kannte gezogen flutscht das von ganz alleine. Dazu könnt ihr den Bordschraubendreher zur Hilfe nehmen. Aber Vorsicht nicht abrutschen. Abb. 7.4-7.6

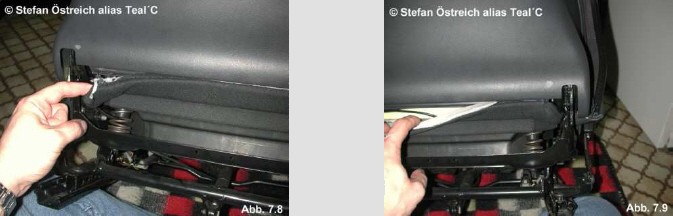

Wenn das Leder mit der Plastikkante aus der Nut heraus ist, vorsichtig um den ganzen Sitz ziehen. Wie oben erwähnt an die Metallklammern denken also nicht wild drauf losreißen. Abb. 7

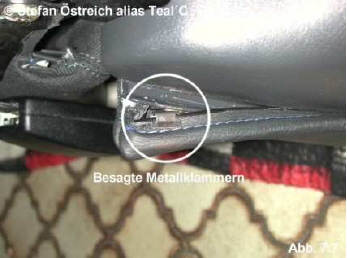

Ist die Plastiklippe rundherum vom Sitz gelöst, müsst ihr auf der Rückseite unterhalb der Plastikverschalung den Stoffteil der Rückenlehne lösen. Auch dieser ist in einer Plastiknute eingeklemmt. Abb. 7.8-7.9




Nun vorsichtig den Stoffteil von vorne herausziehen und Lederbezug mit Schaumstoffmate, die das Heizelement trägt nach oben klappen. Das Leder sowie die Heiz/Schaumstoffmatte vorsichtig über die Kopfstützeneinlässe ziehen. Abb. 7.10

A C H T U N G !!! Einreißgefahr, bitte vorsichtig das Leder von einer Seite her über den Plastikknopf ziehen.










Nun habt ihr Heizelement und Bezug in der Hand.

8. Bezug von der Heizmatte trennen

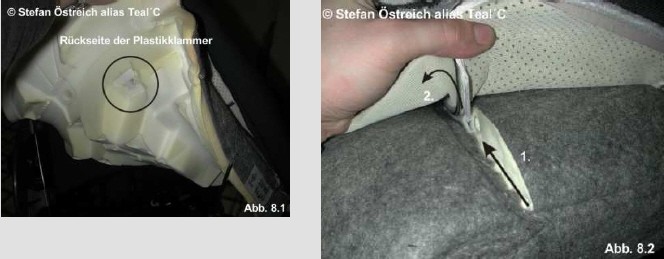

Der Lederbezug ist mit Plastikklammern mit der Heizmatte verbunden. In die Lederbezugsrückseite sind Metallstangen eingenäht, die in einer Stofflasche lagern. An diese Stofflaschen sind Plastikklammern eingeklemmt, die von der Rückseite der Heizmatte durchgesteckt werden. Abb. 8.1-8.2

Wie in Abb. 8.2 in Pfeilrichtung 1. einen kleinen Schraubendreher unter die Halbrundung der Plastikklammer stecken und mit der Pfeilbewegung 2. die Klammer aushebeln. Nun die Plastikklammer von hinten aus der Heizmatte ziehen. Wir brauchen Sie für die Neue Matte. Wenn Ihr die Matte vom Lederbezug getrennt habt seid Ihr mit dem Ausbau fertig. Nun kommt der Einbau...  keine Müdigkeit vortäuschen die Hälfte ist geschafft !

9. Neue Heizmatte mit Lederbezug verbinden

Als erstes würde ich empfehlen, die neue Heizmatte vor dem Einbau einmal zu testen, einfach in den Stecker im SLK stecken Zündung auf 1 und Einschalten auf Stufe 2 nach 2-3 min müsste sie schön heiß sein !!! Ist alles OK könnt ihr loslegen.

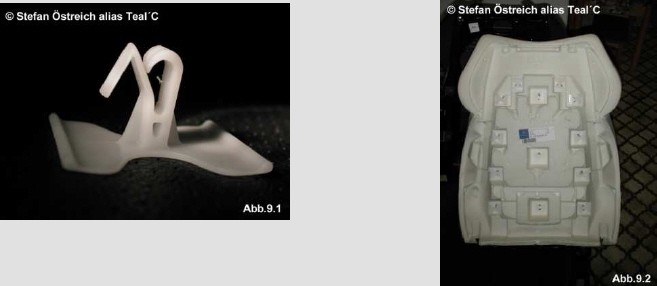

Als erstes wieder alle Plastikklammer Abb.9.1 von hinten durch die Heizmatte stecken. Abb. 9.2



Nun die Metallstäbe in den Stoffhülsen wieder in die Klammern eindrücken, sodass sie sich in die Spalten der Heizmatte einziehen. Dazu die Seitenteile des Lederbezugs umstülpen wie in Abb. 9.3

Nun die Metallstangen in jede Klammer eindrücken, am besten von oben nach unten. Die Klammern müssen so sitzen wie in Abb. 9.4




























10. Sitz wieder bespannen

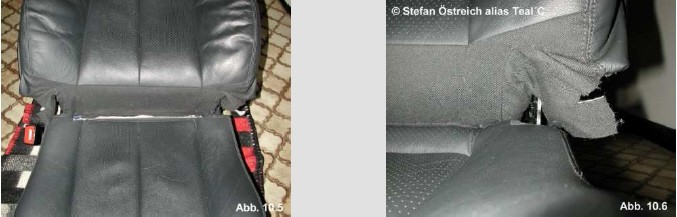

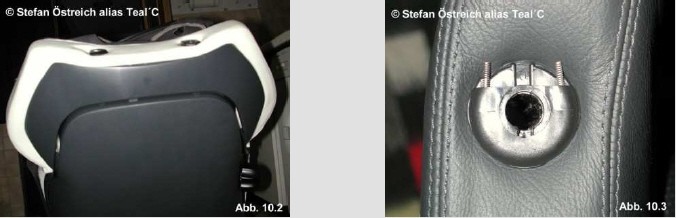

Dies wird der anstrengernste Teil der ganzen Aktion ! Als erstes setzt ihr die Heizmatte wieder über die Einlässe der Kopfstützen. Wieder Vorsicht nicht mit Gewalt ! Sonst reißt die Matte aus. Abb. 10.1 – 10.2

Anschließend das Lederpolster über die Einlässe ziehen und die Plastikkappen wieder aufsetzten. Bei dem linken Einlass die Federn nicht vergessen !!! Abb. 10.3

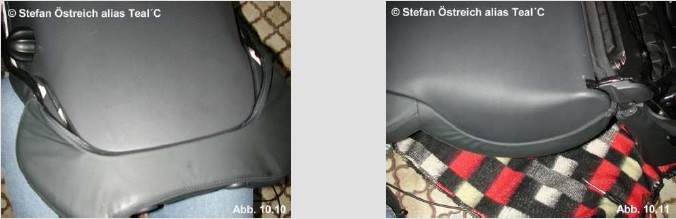

So nun wird es anstrengend... Als erstes die Ecken der Heizmatte in die Taschen am Rand des Bezuges Stecken Abb. 10.4. Nun die Rückenlehne ganz nach hinten drehen und den Stoffsaum glatt ziehen wie in Abb. 10.5-10.6 gezeigt. Das Anschlusskabel unter der Metallschiene direkt über dem Polster der Sitzfläche nach hinten legen., sodass es nicht gequetscht werden kann.

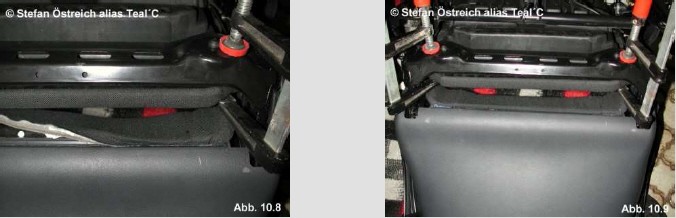

So nun die Rückenlehne wieder hochdrehen und den Sitz umdrehen. Die Sitzfläche mit Hilfe von zwei Schraubzwingen an den Rahmen pressen, damit ein Spalt zwischen Rückenlehne und Sitzfläche entsteht. Ansonsten könnt ihr den Stoffsaum der Lehne nicht nach hinten durchziehen. Abb. 10.7

Um die weiße Pappkante mit dem Stoffsaum besser auf Spannung zu ziehen könnt ihr eine Kombizange verwenden. Dann gleich die Kannte in die Plastiknute pressen. Mit dem Bordschraubenzieher könnt Ihr die Kannte nachdrücken Abb. 10.8 - 10.9










So nun die Plastikleiste der Seite des Lederbezugs wieder in die Nute des Rückteils drücken und alles ist wieder bespannt. Abb. 10.10 – 10.11



11. Sitz einbauen

So jetzt fehlen nur noch die Stecker an der Sitzunterseite. Diese müssen wieder zusammengesetzt werden. Die Leitung wieder in die Kabelverbinder einlegen und Verbinder schließen.
Wie ihr den Sitz wieder in den SLK einschrauben müsst, muss ich wohl nicht mehr beschreiben. (Anschluss nicht vergessen, sonst bleibt es kalt !!!

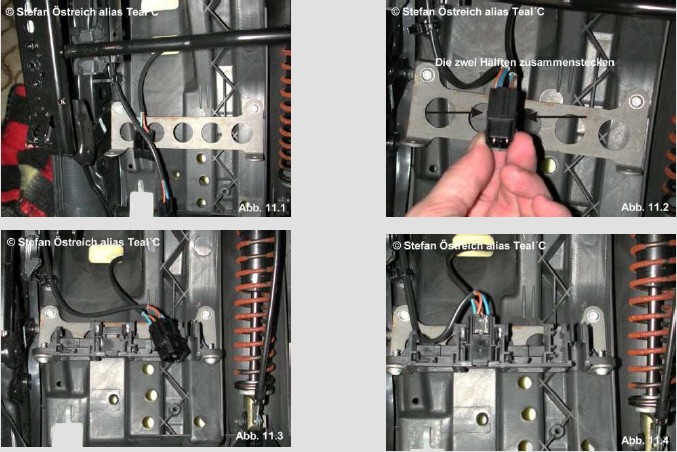

Steckerbau Abb. 11.1 – 11.5




So ich hoffe ihr habt´s geschafft so wie ich und freut euch wieder über einen warmen Rücken...

Gruß euer Teal´C

© Stefan Östreich alias Teal´C




Druckbare Version Druckbare Version
R170 Interieur: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SLK 230 PreFacelift  (5 Kommentare vorhanden)
!!! Für den Inhalt der Kommentare sind die Verfasser verantwortlich !!!
Kommentare können nur von angemeldeten Usern geschrieben werden ...

Kommentar zum Artikel: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SL
geschrieben von GONZO (am 17.09.2008)
Super Anleitung, erleichtert die Reparatur sehr.

Für alle FL-Fahrer. Dort geht die Reparatur auch ohne Ausbau des Sitzes. Wenn ihr den Sitz ganz nach vorne schiebt und hochstellt könnt ihr hinter dem Sitz, wie in der Anleitung beschrieben, das Lehnenpolster lösen. Auch müsst ihr beim FL-Modell nicht unbedingt die Kopfstützenführungen entfernen.
Da der Abstand der Lehne zum Sitzpolster beim FL scheinbar etwas grösser benötigt ihr auch keine Schraubzwingen um das Lehnepolster unten durchzuführen.

Die Lehnenheizung ist beim FL-Modell im Schaumpolster verlegt. Nach entfernen des Bezugs ist müsst ihr dieses nur nach Brandstellen absuchen.
Meist ist der Schaden im vorderen linken Bereich der Lehne in dem (durch das ewige ein- und aussteigen) der Heizdraht bricht. Wenn ihr diese Stelle gefunden habt, dann müsst ihr die Kabelenden nur vorsichtig abisolieren und ein möglicht etwas längeres Stück Schaltdraht (0,5 oder 0,75mm²) dazwischenlöten. Danach Schrumpfschlauch über die Lötstellen und das längere Kabel möglicht in einer Schlaufe zugfrei verlegen.
Sitzbezug wieder befestigen und fertig......ungeübt ca. 30 bis 45 Minuten.


Roadstergruss aus HH
-GONZO-
Kommentar zum Artikel: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SL
geschrieben von anderd (am 27.01.2009)
Hi,

ich habe die Anleitung genutzt um auch meine Matte zu tauschen. Wunderbar geeignet, Danke schön! War mir echt eine Hilfe, ohne diese hätte ich es nicht geschafft oder zumindest nicht so unproblematisch/"schnell"/ohne Beschädigungen hinbekommen!
Lediglich die Kopstützenhalterungen habe ich vorher entfernt (rausgebrochen), man kann diese bei MB gegen einen kleinen Preis nachbekommen. Dann spart man sich, das Leder an der Stelle so stark zu strapazieren.

Gruß,
Andreas
Kommentar zum Artikel: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SL
geschrieben von PeterG (am 01.11.2010)
Hi,
nur eine kleine Anmerkung zur Preisentwicklung:
Die fragliche Heizmatte kostet inzwischen (Okt. 2010) 182,37 netto... aber in EURO! Also 217,02 EUR gesamt, das ist mehr als eine Verdoppelung des Preises...
Kommentar zum Artikel: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SL
geschrieben von alexv8 (am 06.01.2015)
Danke für die Anleitung hat bei mir super geklappt,ich habe zwar eine aus dem Zubehör verbaut , aber das zerlegen und zusammen bauen hätte ohne dieser Anleitung viel länger gedauert.
Kommentar zum Artikel: Reparaturanleitung für eine defekte Rückenlehnensitzheizung SL
geschrieben von millemiglia1997 (am 11.02.2019)
Hallo und ein herzliches Dankeschön an Stefan!

Auch meine Rückenlehne am Mille Miglia SLK hat es erwischt. Dank der Anleitung von Stefan konnte ich die Sitzheizung wieder repaieren und sie heizt wieder.

Klasse dokumentiert!

Viele Grüße

Holger
