R171 Sonstiges: Montage einer längenverstellbaren Koppelstange (Verbindungsstange) an LWR Niveau
Ein Artikel von: MyFirstSLK ( geschrieben am 21.10.2021 )

Montage einer längenverstellbaren Koppelstange

(Verbindungsstange) an LWR Niveau-Regler Vorderachse (oder Austausch Halter Leuchtweitenregulierung)



Nachdem an meinem SLK der Halter der Ansteuerung für den vorderen Niveau-Regler der Leuchtweitenregulierung gebrochen ist und der nette TÜV-Mensch erklärte, dass das von der Tieferlegung kommt, habe ich das Gestänge einem Umbau unterzogen und eine verstellbare Koppelstange (Verbindungsstange) zwischen Halter und dem Hebel des Niveau-Reglers eingebaut.

FFür alle, die mit Tieferlegung auch das Problem haben, dass entweder der Halter der LWR Vorne bricht oder dass der Niveauregler weit außerhalb 0° (Regelbereich -40° - +40°) und dessen Spannungswert weit außerhalb 2500mV (Regelbereich 500- 4500mV) liegt.

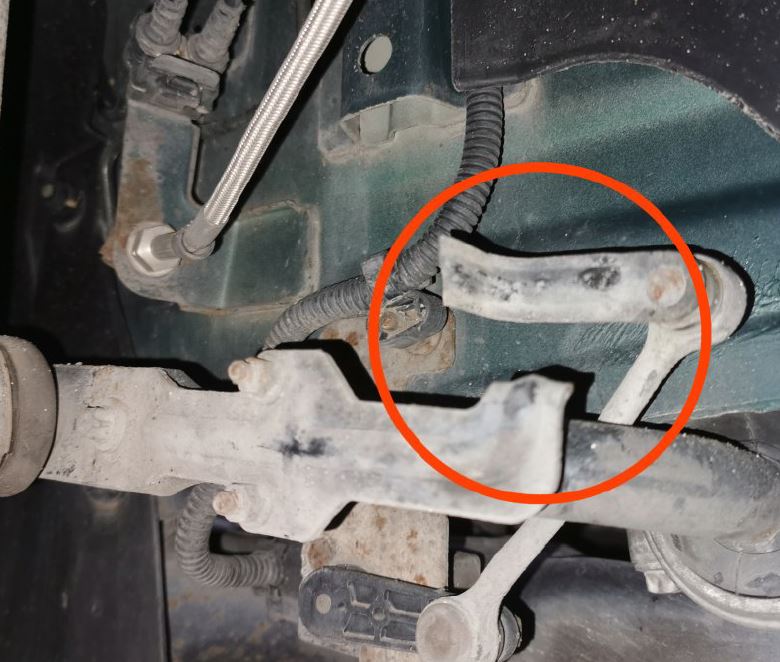

Gebrochener Halter LWR Vorne:


Der gebrochene Halter der Ansteuerung des vorderen Niveau-Reglers

Benötigte Teile:

Eine verstellbare Zugstange (Koppelstange)

    Entweder von Mercedes

  • 1 x A123 320 14 89, Verstellbare Zugstange des W124 Kombi LWR hinten, Preis Euro 40.-- + MwSt (Stand heute)


  • Oder billiger:

  • 1 x Koppelstange 60-165mm Universal von Ebay: https://www.ebay.de/itm/233225222515?var=532724793069*)


  • Ca. Euro 17.— (incl. MwSt)

    *) Oder auf eBay einfach nach „Koppelstange Reparatursatz Regelstange 60–165mm M6 universal“ suchen

    Die originale Koppelstange misst von Achsmitte zu Achsmitte 95mm, daher würde ich eine Typ 3 90-105mm bzw. Typ 4 105-120mm empfehlen Ich musste bei meiner 35mm Tieferlegung die verstellbare Koppelstange auf 108mm Länge von Gewindemitte zu Gewindemitte einstellen.

    Dazu erforderliche Kleinteile:
  • 2 x N910113006000, Mutter M6 Zugstange an Halter und Hebel des Niveau- Reglers, Preis ca. Euro 2.-- + MwSt
  • 1 x N910142008000, Schraube M8 Halter an Drehstab, Preis Euro 2.-- + MwSt
  • 1 x N000000003175, Mutter M8 Halter an Drehstab, Preis Euro 1.-- + MwSt
  • 1 x A2203280226, Befestigungsbügel Sensor an Halter, Preis Euro 3.-- + MwSt
  • 2x N913023005002, Mutter M5 für Befestigungsbügel, Preis Euro 2.-- + MwSt

Weiteren benötigten Teile, falls der Halter gebrochen ist:
  • 1 x A1713200043, Halter LWR vorn (incl fest montierter Zugstange, Preis Euro 25.-- + MwSt

Als Muttern sollte man aber besser selbstsichernde VA-Muttern oder zumindest normale VA-Muttern mit Loctite 243 o.ä. verwenden.

Arbeitaanweisung:
  1. Den Halter für die LWR vom vorderen rechten Drehstab abschrauben (Schraube M8 und 2 x Mutter M5 an Bügel abschrauben)
  2. Wie oben beschrieben, die Verbindungsstange mit fixer Länge aus dem Halter ausbohren und diesen an der Befestigungsstelle mit einem 6mm Loch versehen
  3. Die neue Zugstange mit einer Mutter M6 an den bestehenden Halter schrauben
  4. Den Halter wieder am Drehstab festschrauben
  5. Unteres Gewinde an der Zugstange in den Hebel des Niveau-Reglers lose einstecken (noch nicht mit Mutter sichern)
  6. Unter Kontrolle der Neigung VA auf dem Star (Aufbau - LWR) die Länge dieser Zugstange so einstellen, dass die Neigung des VA-LWR-Sensors bei ebener FZ-Lage 0° anzeigt (siehe unten „Einstellen der Länge der Zugstange“)
  7. Erst wenn die Länge der Verbindungsstange korrekt eingestellt ist, die Mutter an der Verbindungsstange unten am Hebel des Reglers montieren und festziehen
  8. Anschließend das Licht wie gewohnt einstellen lassen.


Einstellen der Länge der Zugstange

Das Einstellen der Länge der Zugstange lässt sich am leichtesten machen, indem man:
  1. Am Star die angegebene VA-Neigung kontrolliert
  2. Die Zugstange wieder am Regler-Hebel aussteckt
  3. Die Zugstange um den oberen Verschraubungspunkt am Halter herum im Uhrzeigersinn senkrecht nach oben dreht
  4. Länge der Zugstange korrigieren - WICHTIG: Kontermuttern an der Zugstange jedes Mal gleich fixieren (sonst vergisst man es und die Länge der Zugstange verändert sich dann durch die Vibrationen während der Fahrt, da die Zugstange 1 x Rechts und 1 x Linksgewinde hat)
  5. Zugstange wieder gegen den Uhrzeigersinn nach unten drehen
  6. Zugstange am Regler-Hebel einstecken
  7. Ab Punkt 1. wiederholen, bis das Star die VA-Neigung 0° anzeigt


Wer versucht, die Länge bei fertig montierter Zugstange einzustellen, wird wohl am Platzmangel rund um die Verstell- und Kontermuttern scheitern.

GAAAAAAAAANZ WICHTIG:
Die Längen-Einstellung der Zugstange muss natürlich bei mit allen vier Rädern auf dem ebenen Boden stehenden Fahrzeug erfolgen.
Wenn das Fahrzeug hochgebockt ist und ein Rad in der Luft hängt, kann der Niveau- Regler NICHT korrekt auf 0 nivelliert werden.
Will das nur ausdrücklich dazu vermerkt haben.

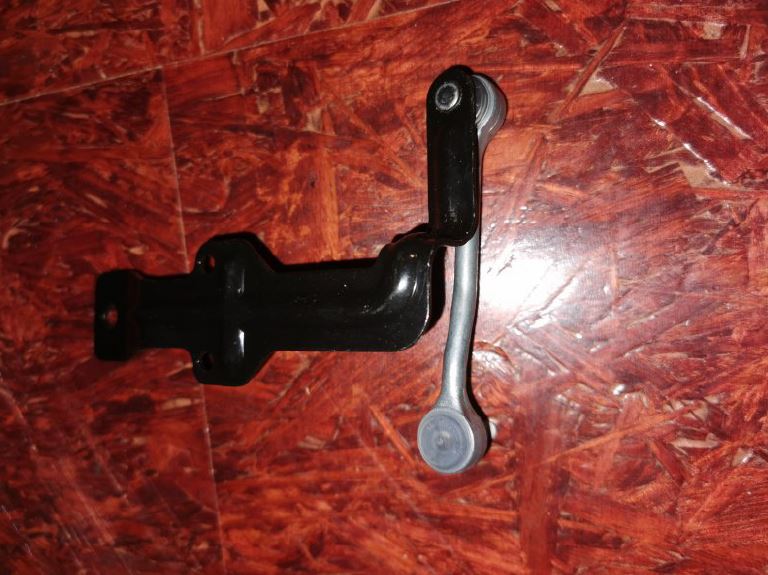

So sieht der Austausch-Halter A1713200043 neu aus:


Es muss zuerst die fest am bestehenden Halter aufgenietete Zugstange mit fester Länge aus dem Halter ausgebohrt werden und an dieser Stelle ein 6mm Loch für die Montage der verstellbaren Zugstange des W124 eingebracht werden. Dazu muss dieser Halter von Drehstab demontiert werden.

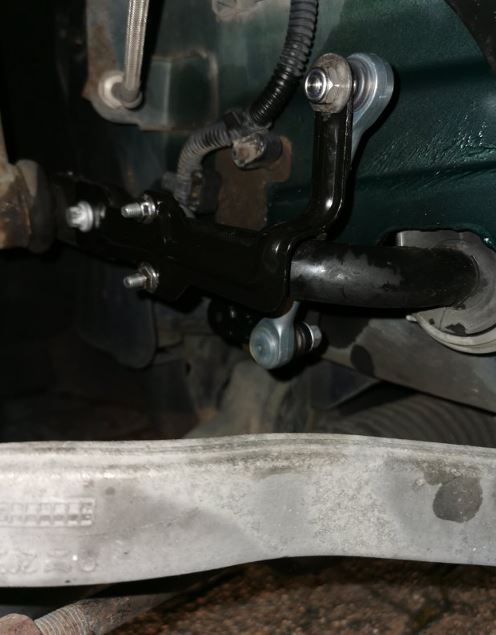

Ergebnis

Der neue adaptierte Halter mit der daran montierten verstellbaren Koppelstange (Verbindungsstange des W124 Kombi LWR hinten)




Die oben sichtbare Unterlagscheibe (Karosseriescheibe M6) an der Befestigung zwischen Halter und Zugstange ist eigentlich nicht nötig.

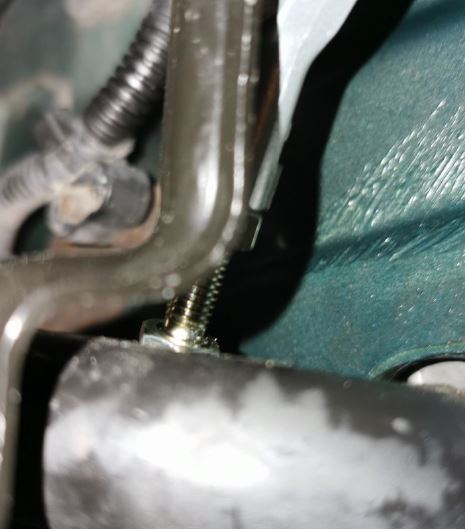

Wenn man hinter den Halter schaut, sieht man die Justiermöglichkeit der neuen Verbindungsstange:




Der Tipp mit der passenden einstellbaren Koppelstange vom W124 stammt vom User „MadMax“ – besten Dank an dieser Stelle dafür!

Und auch herzlichen Dank an User „Chris_SLK“ für das Heraussuchen der Teilenummern und seine weitere Hilfe!


Viel Erfolg beim Basteln wünscht
Mitglied des Forums:
http://www.mbslk.de
Username „MyFirstSLK“
Hubert Allgäuer


Disclaimer:
Diese von mir erstellte Anleitung unterliegt den Urheberrechtsbestimmungen der BRD. Das Vervielfältigung, das Veröffentlichen und Weitergeben dieser Anleitung ist außerhalb der Mitglieder der v.g. Webseite ohne schriftliche Einwilligung des Autors dieser Anleitung (Erreichbar über das Kontaktformular in dem o.g. Forum) untersagt.







Hinweis: Korrigierte Version (27.10.2021)
